Как выбрать башенный кран для монтажа крупногабаритных металлоконструкций: чек-лист для ГИПа

Современное промышленное строительство в России смещается в сторону быстровозводимых зданий. Скорость возведения цехов, складов и логистических центров напрямую зависит от того, насколько грамотно осуществлен выбор башенного крана на этапе проектирования ППРк.

Главный инженер проекта (ГИП) часто сталкивается с дилеммой: использовать мобильные автокраны или инвестировать в стационарную технику. Опыт показывает, что для работы с тяжелыми фермами и пролетами оптимальным решением является продукция отечественного машиностроения, представленная на https://giraffecrane.ru/, где параметры оборудования адаптированы под суровые климатические условия и специфику металлоемких объектов.

Правильный подбор спецтехники минимизирует риски простоя рабочих бригад. Важно учитывать, что монтаж металлоконструкций (МК) требует не просто большой грузоподъемности, а исключительной точности позиционирования груза в пространстве для попадания в проектные оси.

Эффективность возведения объекта определяется не количеством единиц техники на площадке, а соответствием характеристик выбранной модели массе самого тяжелого элемента конструкции на максимальном вылете стрелы.

Классификация и устройство: что действительно важно для монтажа МК

Башенный кран — это сложное инженерное сооружение, состоящее из башни, стрелы, опорной части и механизмов управления. Для строительства промышленных зданий из металлоконструкций и сэндвич-панелей используются определенные типы машин.

В сегменте промышленного девелопмента наиболее востребованы башенные краны с неповоротной башней и балочной стрелой. Такая конфигурация обеспечивает стабильность грузового момента, что критично при работе с длинномерами и фермами.

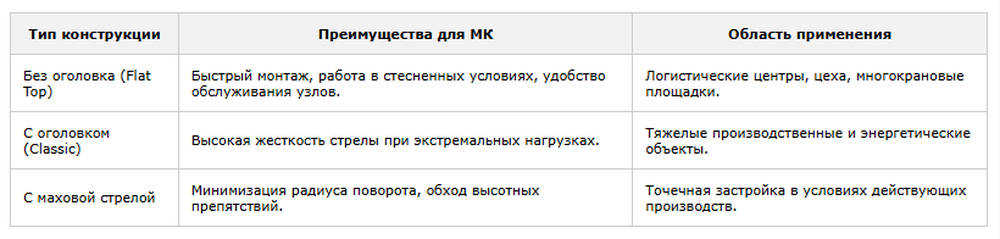

Flat Top (без оголовка) против Hammerhead (с оголовком)

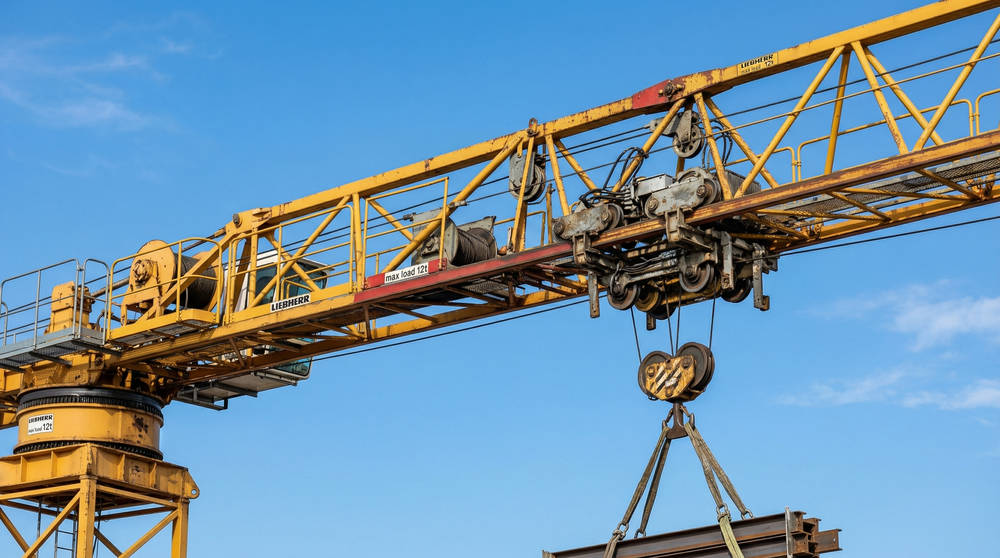

Модели без оголовка (серия TDK) становятся стандартом для современных строек. Отсутствие вантовых растяжек упрощает процесс монтажа самого крана и позволяет нескольким машинам работать на разных уровнях высоты с минимальным безопасным расстоянием между стрелами по вертикали.

Краны с оголовком (Hammerhead) традиционно считаются более жесткими, но они требуют больше места для маневрирования. В условиях плотной застройки промышленного парка использование «безголовых» моделей экономит время и снижает затраты на перебазировку.

Ходовая часть и тип установки

Выбор способа установки крана зависит от площади здания и несущей способности грунта. Стационарные модели на анкерном основании занимают минимум места на площадке, что позволяет организовывать склады материалов в непосредственной близости от башни.

Рельсовый ход оправдан при возведении протяженных цехов. В этом случае одна единица техники перемещается вдоль всего фасада, заменяя собой несколько стационарных точек подъема. Однако устройство подкрановых путей требует детальной подготовки основания и дополнительных вложений.

Современные самоходные подъемники, экскаваторы и погрузчики часто дополняют работу башенного крана, выполняя вспомогательные функции по разгрузке транспорта или подготовке бетонного основания. Но основной объем высотных операций всегда берет на себя стационарная башня.

• Анкерное основание: экономия пространства на объекте, быстрая подготовка точки установки.
• Опорная рама с балластом: возможность быстрой передислокации без разрушения фундаментной плиты.
• Ходовые тележки: высокая мобильность в пределах одной строительной оси здания.

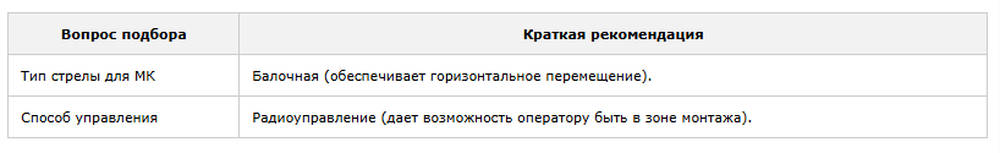

Технические характеристики оборудования определяют итоговые темпы возведения каркаса. Перед тем как выбрать конкретную модель, следует изучить каталог производителя, обращая внимание на параметры грузовых лебедок и скорость поворота платформы.

Инженерный расчет: 5 параметров подбора (Методика ППРк)

Разработка проекта производства работ кранами начинается с точных математических вычислений. Выбор башенного крана не терпит приблизительных значений, так как каждая тонна веса на определенном удалении от оси башни меняет вектор нагрузок всей конструкции.

ГИП должен оперировать не паспортным максимумом, а реальной кривой грузоподъемности. Важно понимать разницу между номинальной способностью поднять груз вблизи башни и возможностями оборудования на конце стрелы.

Грузоподъемность (Q) и расчет массы подъема

Расчетная масса подъема складывается из нескольких составляющих. Это не только чистый вес стальной фермы или колонны, но и масса всего навесного оборудования, используемого в процессе перемещения груза.

При монтаже длинномерных металлоконструкций вес траверс и строп может составлять до 15% от общей нагрузки. Ошибка в этом расчете приводит к срабатыванию ограничителей грузового момента и блокировке механизмов в момент точной подгонки соединений.

• Вес элемента: берется из спецификации КМ/КМД проекта.
• Такелажная оснастка: траверсы, цепные или текстильные стропы, захваты.
• Усиление конструкции: временные распорки, закрепленные на детали для предотвращения деформации при подъеме.

Вылет стрелы (L) и геометрия площадки

Вылет определяет радиус эффективного действия техники. При выборе модели нужно учитывать не только крайние точки монтажа, но и зоны разгрузки поступающих материалов с полуприцепов.

Оптимальный подбор подразумевает запас в 2–3 метра за пределами самой дальней точки установки. Это необходимо для свободного маневрирования и исключения работы «в упор», которая снижает точность и повышает износ тормозных систем.

Грузовой момент (M) как интегральный показатель

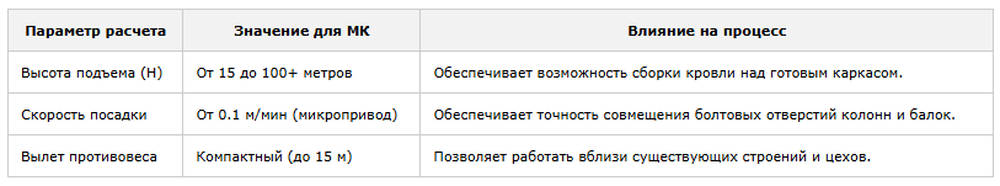

Грузовой момент — это произведение массы груза на вылет стрелы. Именно этот параметр является определяющим для устойчивости башни. Характеристики современных кранов позволяют сохранять высокую производительность даже при значительном удалении каретки от центра.

Специфика монтажа крупногабаритных конструкций

Монтаж промышленных объектов существенно отличается от жилищного монолитного строительства. Здесь техника сталкивается с повышенной парусностью материалов и необходимостью удерживать тяжелые элементы в статичном состоянии длительное время.

Использование сэндвич-панелей и профлиста накладывает жесткие ограничения на ветровой режим. Если для бетонирования ветер 15 м/с является допустимым, то для панельного монтажа такие условия становятся аварийными.

Частотное управление всеми приводами позволяет крановщику гасить раскачивание груза. Это критически важно, когда требуется состыковать многотонную балку с оголовком колонны на высоте нескольких десятков метров. Плавность хода исключает ударные нагрузки на металлоконструкции и саму стрелу крана.

При работе со сложными фермами длиной более 24 метров рекомендуется использовать многоветьевые стропы с регулируемой длиной, чтобы обеспечить строго горизонтальный подъем без перекосов.

Особое внимание уделяется высоте свободного стояния. Для быстровозводимых зданий, чей каркас не обладает достаточной жесткостью для крепления (пристежек) крана, выбираются мощные модели с усиленной секцией башни. Это позволяет возводить ангары высотой до 40-50 метров без передачи нагрузок на строящееся сооружение.

«Битва за пятно застройки»: экономика пространства при монтаже БВЗ

Для застройщиков быстровозводимых зданий площадь площадки часто ограничена плотностью существующей промышленной застройки. Использование парка мобильных автокранов требует организации широких проездов и нескольких точек стоянки, что «съедает» полезное пространство склада или цеха.

Башенный кран на анкерном основании позволяет организовать склад металлоконструкций и зону разгрузки фур непосредственно в радиусе действия стрелы. Это исключает лишние операции по перемещению конструкций погрузчиками и освобождает до 300-500 м² территории, которую можно использовать под временные бытовые городки или технологические нужды.

«Эффект паруса» и ювелирная стыковка сэндвич-панелей

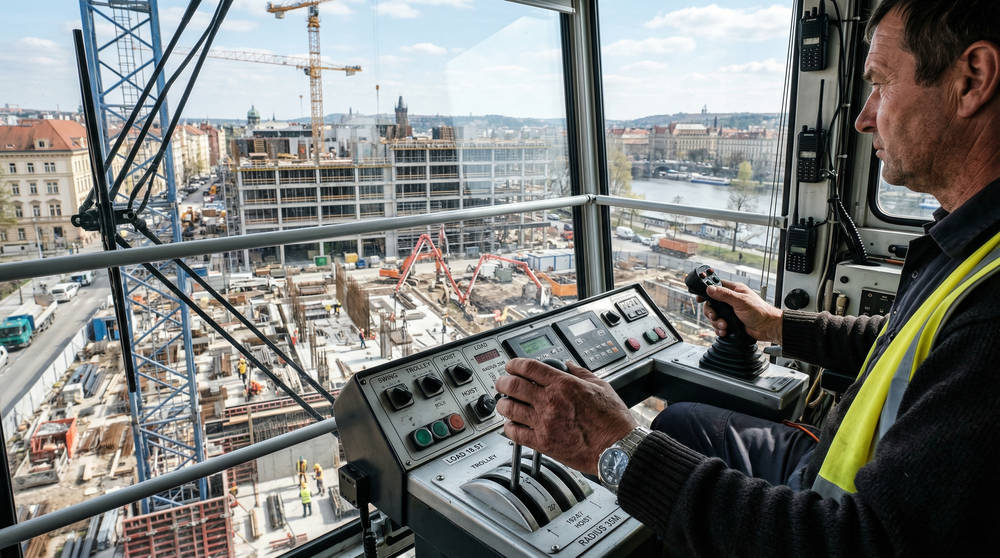

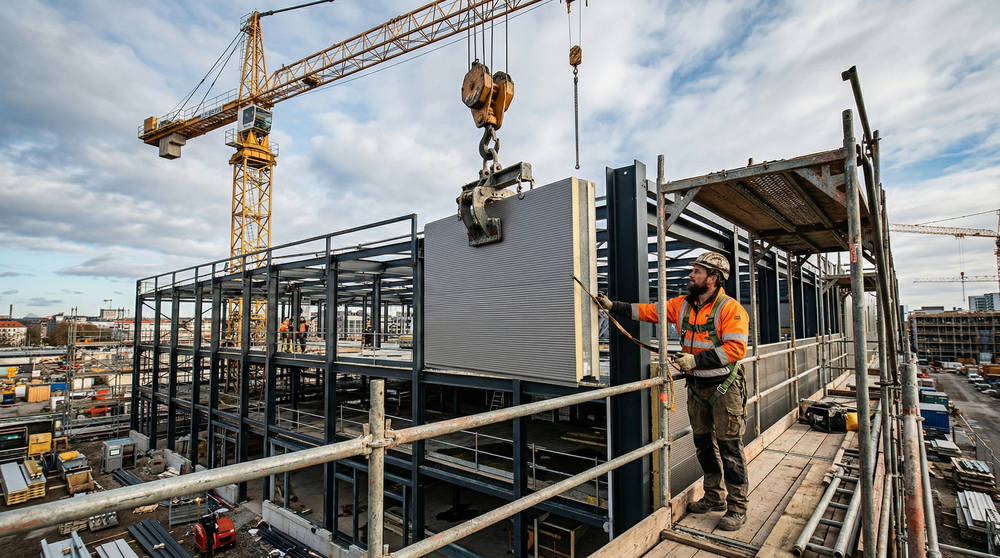

Сэндвич-панель — это специфический груз с огромной парусностью при малом весе. При порывах ветра даже в 10 м/с панель превращается в неуправляемое «крыло», способное повредить замок соединения или травмировать монтажника на высоте.

Системы управления в современных моделях оснащены режимами микроскоростей. Это позволяет крановщику удерживать панель практически неподвижно в точке стыковки, пока рабочие заводят её в пазы каркаса. Плавность хода исключает рывки, которые на старой технике часто приводили к замятию металла или повреждению утеплителя панелей.

Здания-гиганты: как поднять 36-метровую ферму без деформаций

Проектирование складов без внутренних колонн требует использования ферм пролетом 24, 30 и даже 36 метров. Такие элементы обладают высокой гибкостью на подъем: при неправильной строповке или резком рывке ферма может деформироваться под собственным весом еще до установки на опоры.

Использование башенного крана обеспечивает строго вертикальный подъем из центра тяжести конструкции. Высокая точка подвеса (крюковая обойма) позволяет использовать длинные многоветвевые траверсы, которые распределяют нагрузку равномерно по узлам фермы. Это гарантирует сохранение проектной геометрии здания и исключает риск «складывания» металлоконструкций в процессе монтажа.

Инженерный лайфхак: Для ускорения сборки фасада из сэндвич-панелей на краны устанавливаются специальные вакуумные захваты. В связке с частотным регулированием поворота стрелы это позволяет монтировать до 400-600 м² ограждающих конструкций за одну рабочую смену.

Цифровая стройка: кран как исполнительный механизм BIM-модели

Современные заводы металлоконструкций, такие как VRK1, передают заказчику проект в виде цифровой информационной модели (BIM). Башенный кран в этой экосистеме перестает быть просто подъемником и становится частью единого цифрового контура.

На основе веса элементов из BIM-модели ГИП заранее рассчитывает карту нагрузок для каждой точки вылета стрелы. Это позволяет исключить человеческий фактор: электроника крана «знает» вес каждой балки и не позволит совершить опасный маневр. Кроме того, системы мониторинга позволяют владельцу бизнеса в реальном времени отслеживать количество смонтированных тонн металла, превращая стройку в прозрачный и прогнозируемый процесс.

Экономический блок: эффективность и стоимость владения

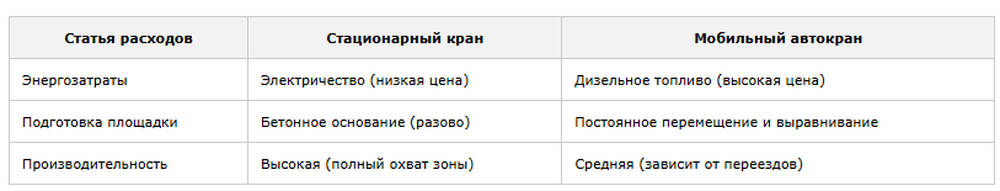

Для строительного бизнеса выбор техники — это глубокий финансовый расчет. Прямые затраты на покупку или аренду спецтехники составляют лишь часть общих операционных расходов проекта. Совокупная стоимость владения (TCO) включает в себя логистику, монтаж, энергопотребление и сервисное обслуживание.

Рассчитать рентабельность использования конкретной модели можно через показатель стоимости монтажа одной тонны конструкций. Чем выше скорость цикла, тем быстрее закрывается тепловой контур здания и начинаются внутренние процессы отделки.

Логистика и транспортировка компонентов

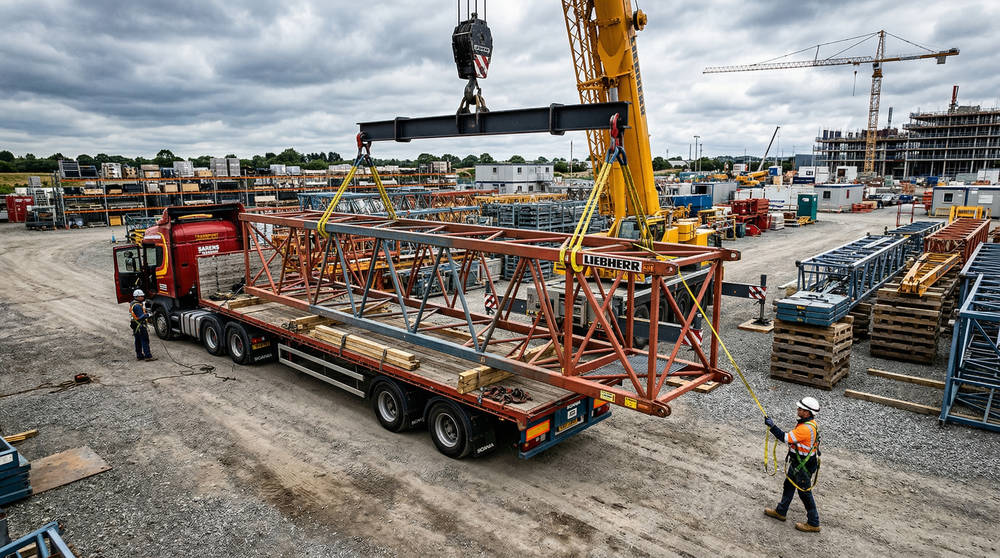

Доставка крана на объект требует грамотной транспортировки. Современные модели проектируются так, чтобы габариты секций башни и стрелы укладывались в стандартные еврофуры. Это значительно снижает затраты на доставку между регионами РФ.

Транспортировка тяжелых узлов и механизмов должна осуществляться с учетом очередности процесса. Это позволяет начинать сборку «с колес», минимизируя захламленность стройплощадки и исключая риск повреждения электроники при хранении.

Безопасность и регуляторика (РТН)

Любая подъемная техника на территории России относится к опасным производственным объектам (ОПО). Требования Ростехнадзора диктуют жесткие правила регистрации, пуска в работу и периодического обслуживания оборудования.

Системы управления должны быть оснащены современными приборами безопасности. Они автоматически блокируют движения, если масса груза превышает допустимый момент или если скорость ветра выходит за рамки регламента. Наличие кабины с климат-контролем и эргономичными пультами управления — это залог внимательности оператора и снижения рисков аварийных ситуаций.

• Антиколлизионные системы: исключают столкновение стрел при работе нескольких единиц техники.
• Регистраторы параметров: фиксируют все действия («черный ящик») для анализа эксплуатации.
• Ограничители зоны: программно запрещают пронос материалов над определенными секторами.

Импортозамещение и доступный сервис

Рынок РФ сегодня предлагает выбор между европейскими, китайскими и отечественными брендами. Однако ключевым фактором становится наличие запчастей и квалифицированных специалистов в шаговой доступности. Заводской склад запчастей в России — это гарантия того, что кран не превратится в «памятник» из-за поломки датчика.

Отечественные производители обеспечивают полный цикл поддержки: от шеф-монтажа до капитального ремонта механизмов. Партнеру важно получить не просто машину, а комплексное решение, включая помощь в разработке ППРк и оперативный выезд сервисной бригады.

FAQ: ответы на вопросы инженерно-технических служб

Как выбрать башенный кран при дефиците электрической мощности? Приоритет отдается моделям с частотным регулированием. Они имеют более низкие пусковые токи и позволяют гибко настраивать лимиты потребления без потери производительности.

Можно ли устанавливать кран внутри строящегося здания? Да, такая практика существует для объектов большой площади. Кран монтируется на фундаментную плиту в технологическом проеме каркаса, что позволяет использовать стрелу меньшей длины.

Какой запас по высоте считается безопасным? Согласно регламентам, расстояние от нижней точки груза до смонтированных конструкций должно составлять не менее 2 метров для безопасного проноса при порывах ветра.

Итоговый чек-лист ГИПа по выбору башенного крана

• Анализ ведомостей КМ: найден самый тяжелый элемент и зафиксирована его масса.
• Геометрическая привязка: определено расстояние до самой дальней точки установки.
• Расчет грузового момента: модель имеет запас не менее 10% на требуемом вылете.
• Проверка высотных отметок: высота башни превышает коньковую отметку здания с учетом строповки.
• Подготовка основания: согласован тип фундамента (анкеры или рама) согласно геологии.
• Электроснабжение: на площадку подведена необходимая мощность (обычно 60-120 кВт).
• Обеспечение сервиса: подтверждено наличие запчастей и сервиса в регионе площадки.

Заключение: правильный выбор как залог прибыли

Выбор башенного крана для монтажа металлоконструкций — это инженерная задача, где характеристики оборудования напрямую конвертируются в финансовый результат. Оптимально подобранная техника позволяет соблюдать сроки возведения и снижать себестоимость работ за счет надежности и низких затрат на обслуживание.

По мнению специалистов компании GIRAFFE, комплексный подход к подбору крана, учитывающий не только тоннаж, но и специфику монтажных соединений металлоконструкций, позволяет сократить общие сроки возведения промышленных объектов на 20-25%.
